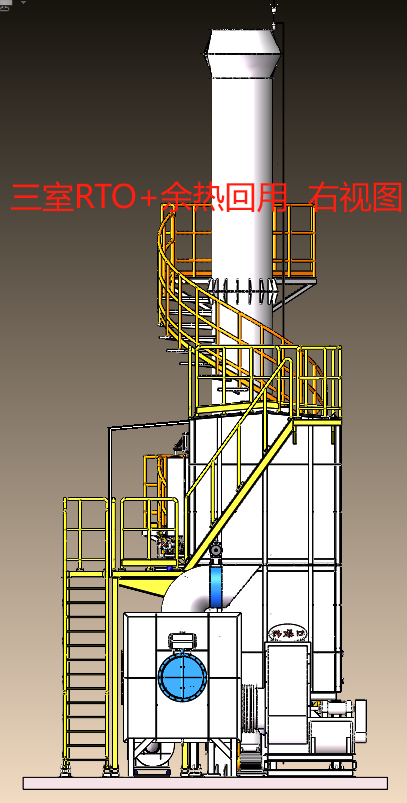

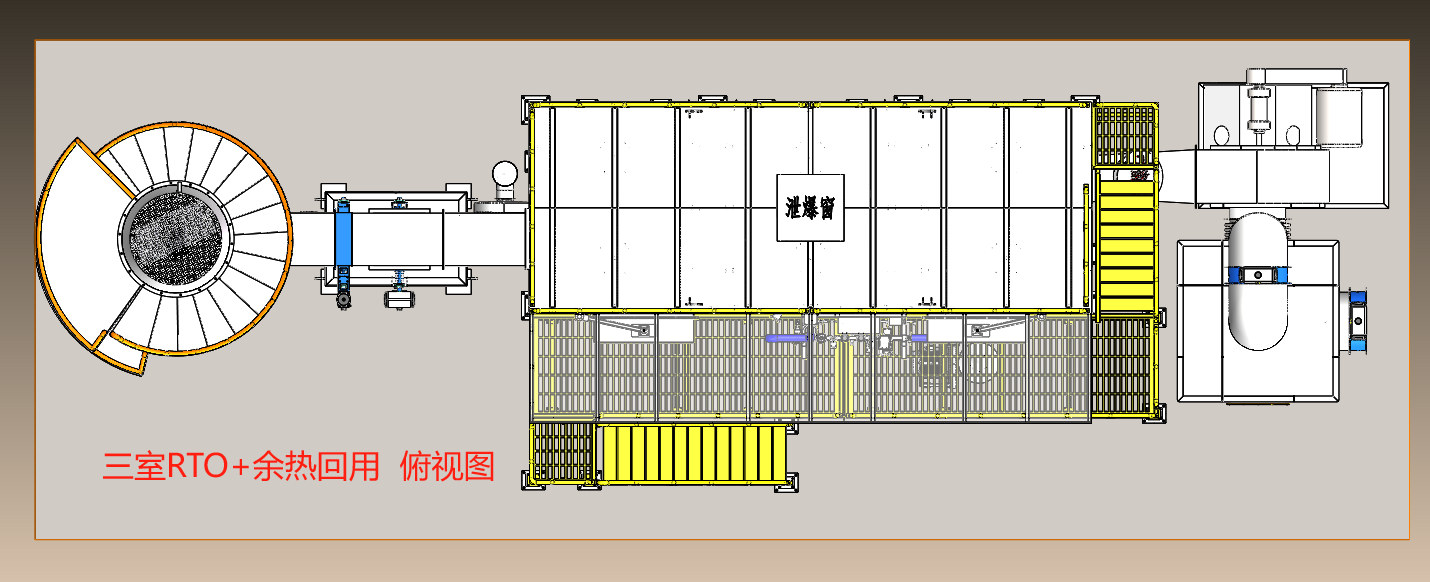

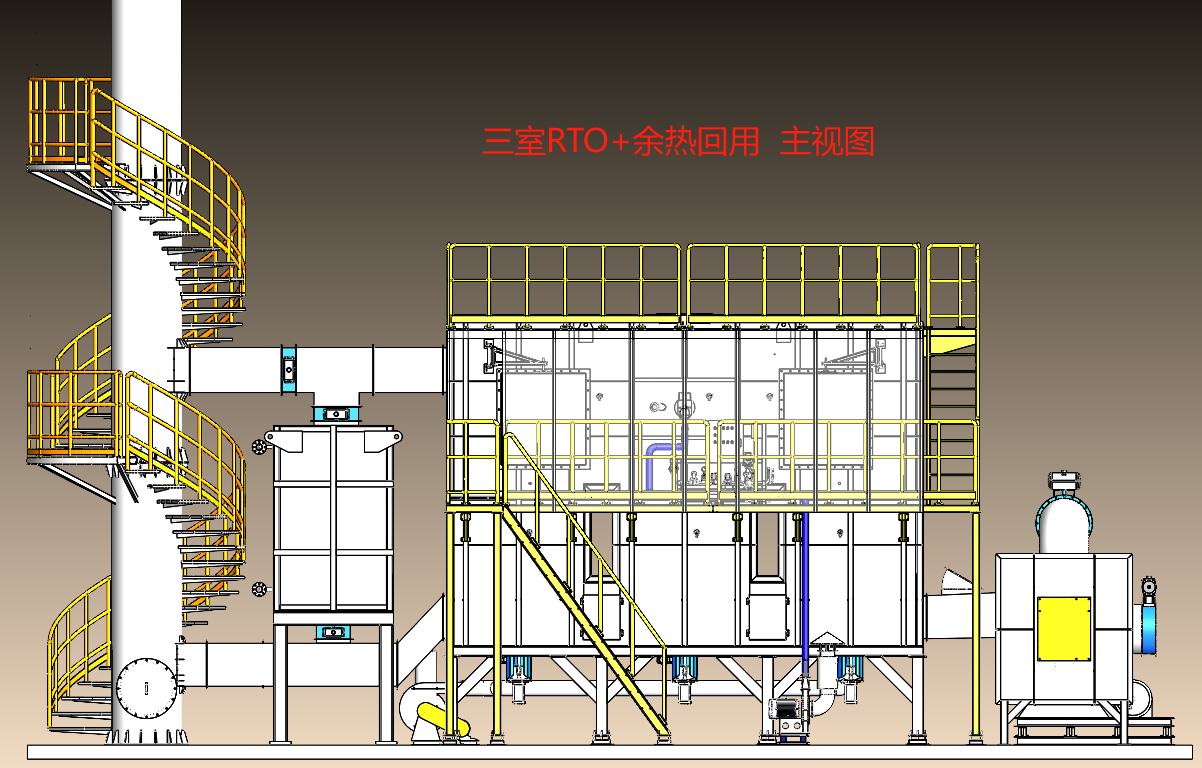

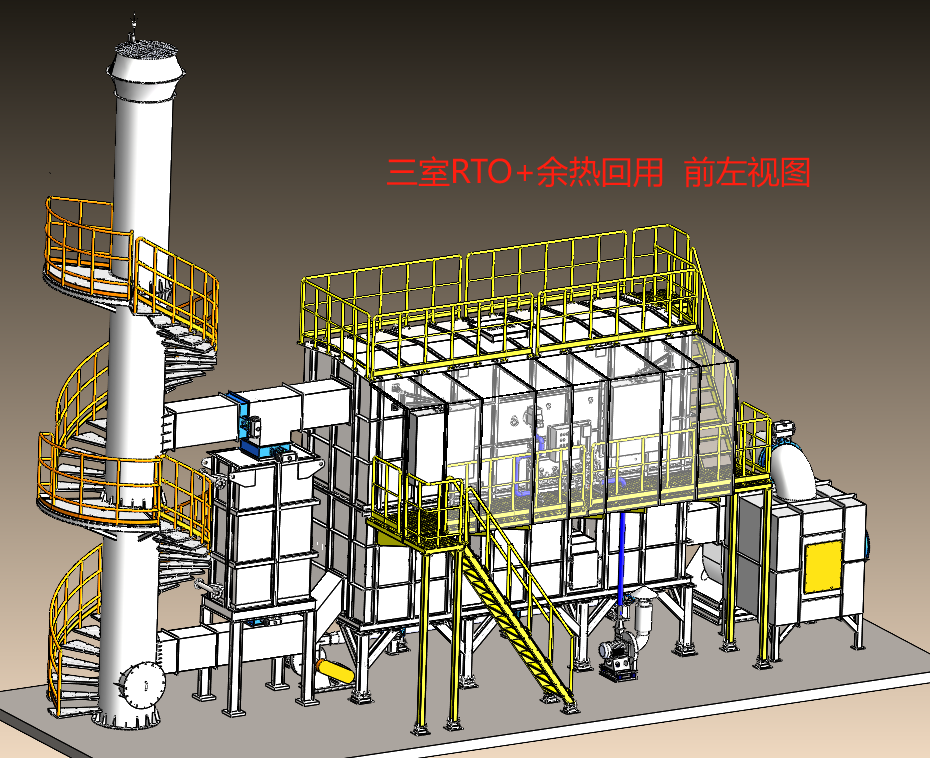

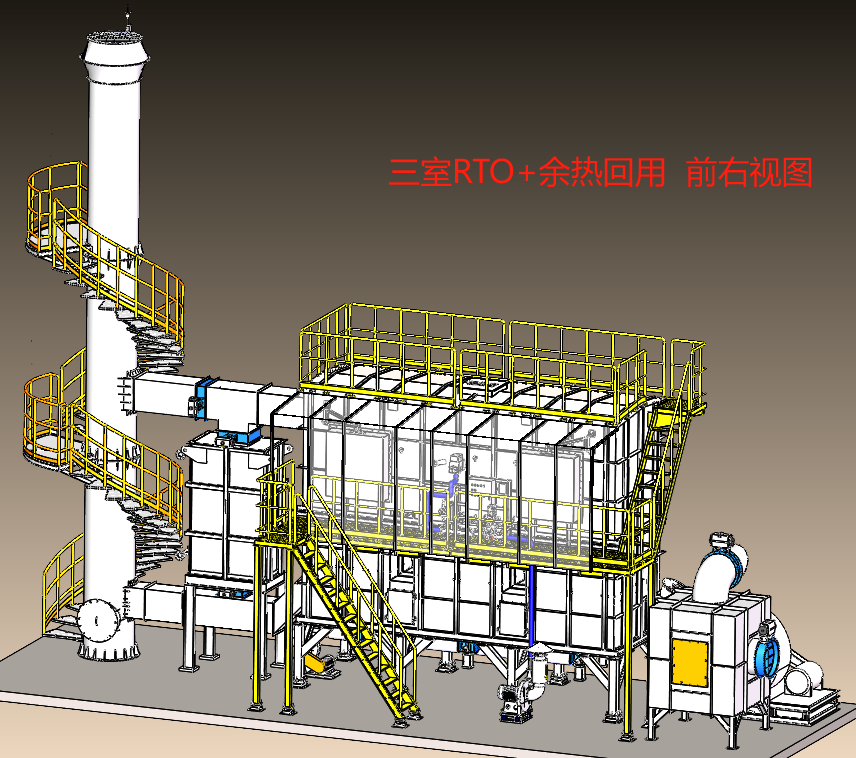

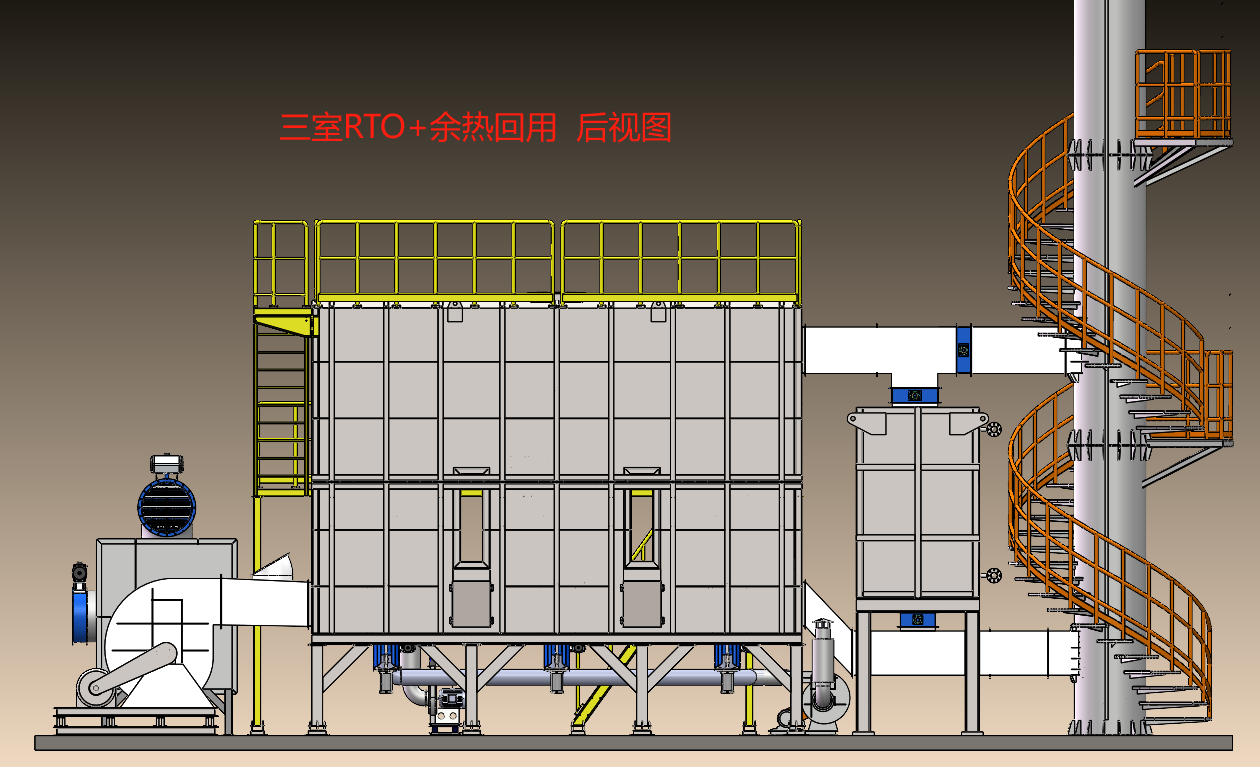

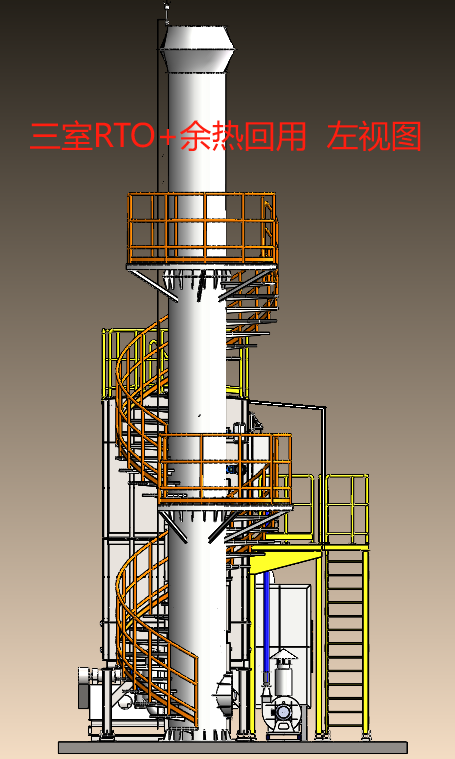

三室RTO蓄熱式焚燒爐設備結構

　　RTO爐體

　　爐體由二個或多個蓄熱室加一個燃燒室組成。蓄熱室分別執行預熱、吹掃、蓄熱等功能，輪流進行。殼體由6mm碳鋼板制造（表面噴砂），外表面設加強筋，殼體良好密封，外表面涂裝耐熱漆。

　　RTO爐體保溫

　　爐體燃燒室及蓄熱室內保溫采用耐火硅酸鋁纖維，耐熱1200℃，絨重192kg/m3，厚250mm。內保溫共二層，其中含一層陶瓷纖維氈及一層陶瓷纖維模塊。陶瓷纖維模塊內設置耐熱鋼骨架，用錨固件固定在爐體殼體上，外表面涂敷耐1溫抹面。爐體外表溫度環境溫度+25度且不大于60℃。

　　RTO陶瓷蓄熱體

　　陶瓷蓄熱體采用藍太克MLM新型技術。MLM填料由多層齒狀陶瓷片組合而成，它獨特的結構設計既具有傳統蜂窩陶瓷比表面積大，1熱容、快傳熱、壓1，抗污堵的特點，又具有傳統的矩鞍環等散裝陶瓷填料蓄熱性能好、易成型等優點。

　　RTO燃燒系統

　　采用麥克森/北美工業燃燒器。系統包括燃燒控制器、火焰檢測器、1壓點火器及相應的閥門組合。爐膛內1溫傳感器能反饋爐膛溫度信息，用來控制燃燒器的供熱能力，從而穩定爐膛溫度在800℃左右。

　　RTO風向切換閥

　　RTO風向切換閥門全部采用直推式蓋板閥門，閥門1度1，泄漏量?。ā?%），壽命長（可1100 萬次），啟閉迅速（1s），運行可靠。執行機構采用氣動執行器，包括電磁閥和氣缸，氣動執行機構壓縮空氣壓力為0.4～0.6MPa。

　　RTO控制系統

　　本系統采用西門子的PLC可編程控制。系統主要由調節對象（爐溫）、檢測元件（測溫儀表）、調節器和執行器組成?？刂乒癜惭b人機界面（HMI）設備，作現場操作提示、故障報警、運行參數顯示、控制參數設定及設備控制。
